3Dサラウンドマルチビュー
（車載用全方位確認システム）

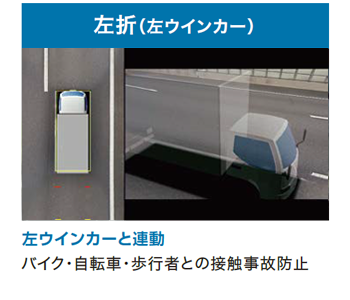

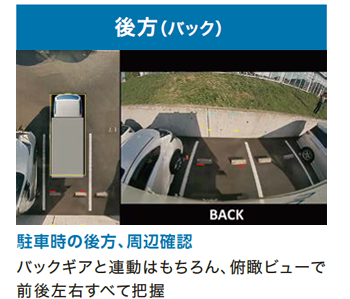

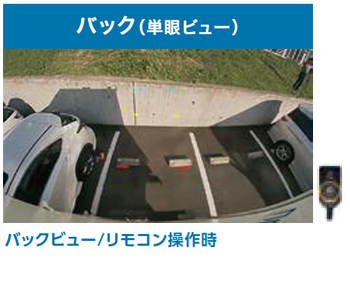

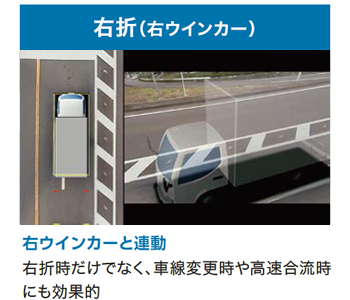

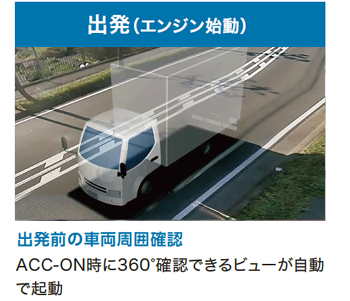

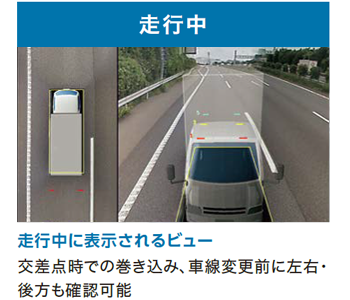

4つの約100万画素の高解像度カメラで捉えた映像をリアルタイムに合成し、高画質な全周囲立体映像をモニターに表示させるシステムです。ウインカー・バックギアとの連動で右左折時・駐車時にビューを自動で切り替えて安全運転をサポートします。

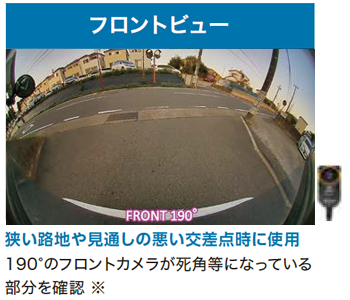

約190°の広角カメラを使用しており、見通しの悪い交差点ではフロントビューに切り替え、視界を確保可能です。
トラック、バス、特殊車両など様々な車両に対応し、弊社の全てのモニターに接続することができます。
全日本トラック協会助成対象品

TSM-100（小型車用）

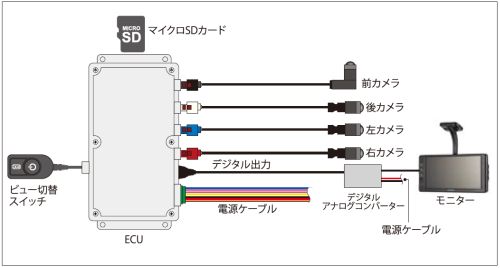

製品構成/配線図

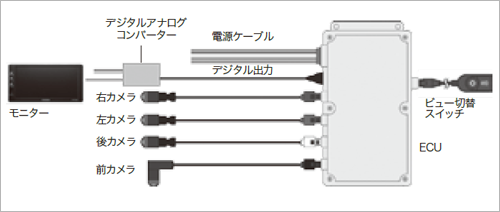

部品構成	・カメラ（車両用ブラケット付属）・ECU（画像合成機器）・電源ケーブル・ビュー切替スイッチ
キャブレーションキット	三角マーカーマイクロSDカード

製品組み合わせ

車　両	モニター	カメラケーブル^※1				モニターケーブル
車　両	ST-500 STR-200/HT-100	前（4.5m）	後（15m）	右（15m）	左（15m）	TSM-AVC2 （デジタルアナログコンバーター）
中型^※2	●	TSM-100に同梱
小型	●	TSM-100に同梱

※1 カメラケーブルの長さは推奨です。 ECUとカメラの取付位置によって長さを変更して頂く場合がございます。
※2 ECUからのカメラの配線経路が15m以内の場合は〈TSM-100〉がご利用できますが、15mを超える場合は〈TSM-200〉となります。

TSM-200（大・中型車用）

製品構成

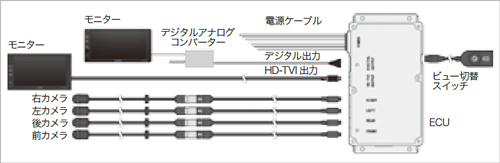

部品構成	ECU(画像合成機器)×1 カメラ×4 カメラケーブル×4 デジタルアナログコンバーター×1 ビュー切替スイッチ×1 電源ケーブル×1
キャブレーションキット	三角マーカー×4 マイクロSDカード×1

製品組み合わせ

車　両	モニター^※3		カメラケーブル^※4					モニターケーブル
	ST-500 STR-200	HT-100	前	後		右	左	TSM-AVC2 （デジタルアナログコンバーター）	MC-700 （HD-TVIケーブル）
	ST-500 STR-200	HT-100	SL-107A （7m）	SL-120A （20m）	SL-123A （23m）	SL-115A （15m）	SL-115A （15m）	TSM-AVC2 （デジタルアナログコンバーター）	MC-700 （HD-TVIケーブル）
大型	●		●		●	●	●	●
大型		●	●		●	●	●		●
中型	●		●	●		●	●	●
中型		●	●	●		●	●		●

※3 モニターのステーは車両によって異なりますので総合カタログの型式適合表をご確認ください。
※4 〈 TSM-200〉にはカメラケーブルとモニターケーブルが同梱されていません。ご購入ください。

オプション構成

型　式	部品構成
TSM-ACBK （カメラブラケットKIT）小型車両用	TSM-FCBK （前方用）		TSM-SCBK （側方用）	TSM-HOOD （後方用）
TSM-ACBK-L	・スーパーグレート用・プロフィア用	TSM-FCBK-L （前方用）	TSM-SCBK （側方用）	TSM-HOOD （後方用）
TSM-ACBK-L	・クオン用・ギガ用	TSM-FCBK-L （前方用）	TSM-SCBK （側方用）	TSM-HOOD （後方用）
TSM-ACBK-MS 三菱キャンター用	TSM-FCBK-MS （前方用）		TSM-SCBK （側方用）	TSM-HOOD （後方用）
TSM-ACBK-HDD 日野デュトロワイド用	TSM-FCBK-HDD （前方用）		TSM-SCBK （側方用）	TSM-HOOD （後方用）
TSM-ACBK-HSS 日野デュトロ標準用	TSM-FCBK-HSS （前方用）		TSM-SCBK （側方用）	TSM-HOOD （後方用）
